二、导联轴

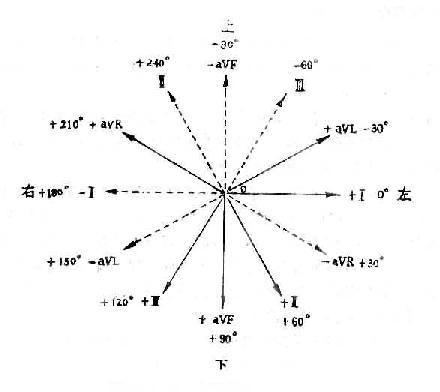

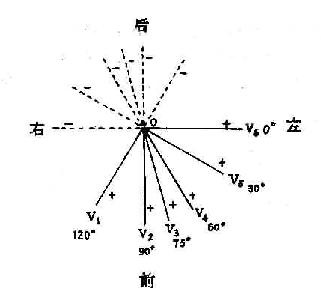

某一导联正负电极之间假想的联线，称为该导联的导联轴。标准导联的导联轴可以画一个等边三角形来表示（14-3-6）。等边三角形的三个顶点L、r 、F分别代表左上肢，右上肢和左下肢，L与r 的连线代表Ⅰ导联的导联轴，Rl 中点的R侧为负，L侧为正；同理Rf 是Ⅱ导联的导联轴，r 侧为负，f 侧为正；LF是Ⅲ导联的导联轴，L侧为负，f 侧为正。 等边三角形的中心相当于电偶中心，即零电位点或中心电端，按导联轴的定义不难看出OR、Ol 、OF分别是单极肢体导联VR、Vl 、VF的导联轴，RR′，LL′，FF′分别是avR avL avF的导联轴，其中OR，OL，OF段为证，OR′OL′OF′段为负（图14-3-7） [img]https://baike.zhuayao.net/Uploads/zyzy/lilunshuji/wulizhenduanxue/wulizhenduanxue137.jpg[alt]标准导联的导联轴[/alt][/img] 图14-3-6标准导联的导联轴 [img]https://baike.zhuayao.net/Uploads/zyzy/lilunshuji/wulizhenduanxue/wulizhenduanxue138.jpg[alt]加压单极肢体导联的导联轴[/alt][/img] 图14-3－7　加压单极肢体导联的导联轴 [img]https://baike.zhuayao.net/Uploads/zyzy/lilunshuji/wulizhenduanxue/wulizhenduanxue139.jpg[alt]六轴系统[/alt][/img] 图14-3－8　六轴系统 标准导联和加压单极肢体导联都是额面，为了更清楚地表明这六个导联轴之间的关系，可将三个标准导联的导联轴平行移动到三角形的中心，使其均通过电偶中心0点，再加上加压单极肢体的导联三个导联轴，这样就构成额面上的六轴系统（图14-3-8）。每一根轴从中心0点分为正负两半，各个轴之间均为30°，从Ⅰ导联正侧端顺钟向的角度为正，逆钟向的角度为负，例如导联Ⅰ的正侧为0度，负侧为±180°；导联avf 的正侧为＋90°，负侧为－90°，导联Ⅱ的正侧为＋60°，负侧为－120°（或＋240°），依次类推。六轴系统对测定心电轴及判断肢体导联心电图放形很有帮助。 单极胸导联的导联轴如图14-3-9所示，ov[XB]1[/XB]、ov[XB]2[/XB]……ov[XB]6[/XB]分别为V[XB]1[/XB]、V[XB]2[/XB]……V[XB]6[/XB]的导联轴，0点为电偶中即无关电极所连接的中心电端，探查电极侧为正，其对侧为负。 [img]https://baike.zhuayao.net/Uploads/zyzy/lilunshuji/wulizhenduanxue/wulizhenduanxue140.jpg[alt]胸导联的导联轴[/alt][/img] 图14-3－9　胸导联的导联轴
